HC螺杆式冷水机组九游(中国)可提供5~30℃，冰水（温差不超过±1℃），在结构上它区分风冷式和水冷式两种，制冷量从82,300~365,840kcal/hr，可广泛应用于制冷量特别大的行业，该机采用国际先进半封闭螺杆压缩机，电机压缩机一体化，无轴封渗漏之虑，具有安全可靠经济的特点。

冷冻水出水温度10℃

冷却水进水温度30℃

空气温度35℃

类别				单压缩机九游(中国)				双压缩机九游(中国)
型号		Unit	HC-50ASCS	HC-60ASCS	HC-70ASCS	HC-80ASCS	HC-100ASCS	HC-120ASCD	HC-140ASCD	HC-160ASCD
型号		Unit	HC-50ASCS HAN	HC-60ASCS HAN	HC-70ASCS HAN	HC-80ASCS HAN	HC-100ASCS HAN	HC-120ASCD HAN	HC-140ASCD HAN	HC-160ASCD HAN
额定制冷量		Kcal/h	94600	120400	137600	159100	215000	240800	275200	318200
		Kcal/h	98900	129000	141900	176300	223600	258000	283800	352600
		kW	110	140	160	185	250	280	320	370
		kW	115	150	165	205	260	300	330	410
输入电源			3Φ 380V 50Hz
输入功率		kW	42	54	62	72	92	106	126	148
制冷剂流量控制			热力膨胀阀
制冷回路			1	1	1	1	1	2	2	2
压缩机	类别		半封闭螺杆压缩机
	数量		1	1	1	1	1	2	2	2
	启动方式		Y-△启动
	容量控制		25% - 50% - 75%-100% (BIZER) 33% - 66%- 100% (HANBELL)		25% - 50% -75 - 100%
冷凝器	类别		高效翅片式
	冷却风量	m³/h	64800	78000	86400	104000	130000	156000	182000	210000
	冷却风机功率	kW	0.85×6	1.1×6	0.85×8	1.1×8	1.1×10	1.1×12	1.1×14	1.7×14
蒸发器	类别		高效内螺纹壳管式
	冷冻水流量	L/min	350	450	500	600	750	900	950	1200
	接管口径	Inch	2.5	2.5	2.5	3	4	4	4	4
安全保护装置			电源熔断器、压缩机过热保护、过流保护、高低压保护、防冻保护、流量开关、相序/缺相保护、排气过热保护
重量		kg	1700	1800	2100	2300	2700	3500	3800	4200

外形尺寸
H		mm	1940	1940	1940	1940	1940	1940	1940	1940
W		mm	1950	1950	1950	1950	1950	1950	1950	1950
D		mm	2840	3240	3550	4250	4650	5050	5450	6500

冷冻水出水温度7℃

冷却水进水温度30℃

空气温度35℃

类别					单压缩机九游(中国)				双压缩机九游(中国)
型号		Unit	-	-	HC-80WSCS	HC-100WSCS	HC-120WSCS	-	HC-160WSCD	HC-200WSCD
			HC-50WSCS HAN	HC-70WSCS HAN	HC-80WSCS HAN	HC-100WSCS HAN	HC-120WSCS HAN	HC-140WSCD HAN	HC-160WSCD HAN	HC-200WSCD HAN
额定制冷量		Kcal/h	-	-	206400	266600	326800	-	412800	533200
		Kcal/h	133300	180600	227900	253700	313900	361200	455800	507400
		kW	-	-	240	310	380	-	480	620
		kW	155	210	265	295	365	420	530	590
输入电源			3Φ 380V 50Hz
输入功率		kW	38	50	62	74	90	100	124	148
制冷剂流量控制			热力膨胀阀
制冷回路			1	1	1	1	1	2	2	2
压缩机	类别		半封闭螺杆压缩机
	数量		1	1	1	1	1	2	2	2
	启动方式		Y-△启动
	容量控制		25% - 50% - 75% - 100% (BIZER) 33% - 66% - 100% (HANBELL)		25% - 50% - 75% - 100%
冷凝器	类别		高效能外螺纹壳管式
	冷却水量	L/min	600	750	950	1150	1400	1500	1900	2200
	接管口径	Inch	3	4	4	4	4	5	5	5
蒸发器	类别		高效内螺纹壳管式
	冷冻水流量	L/min	450	600	800	900	1100	1200	1550	1800
	接管口径	Inch	2.5	3	4	4	4	4	5	5
安全保护装置			电源熔断器、压缩机过热保护、过流保护、高低压保护、防冻保护、流量开关、相序/缺相保护、排气过热保护
重量		kg	900	1100	1350	1500	1800	2300	2600	2800

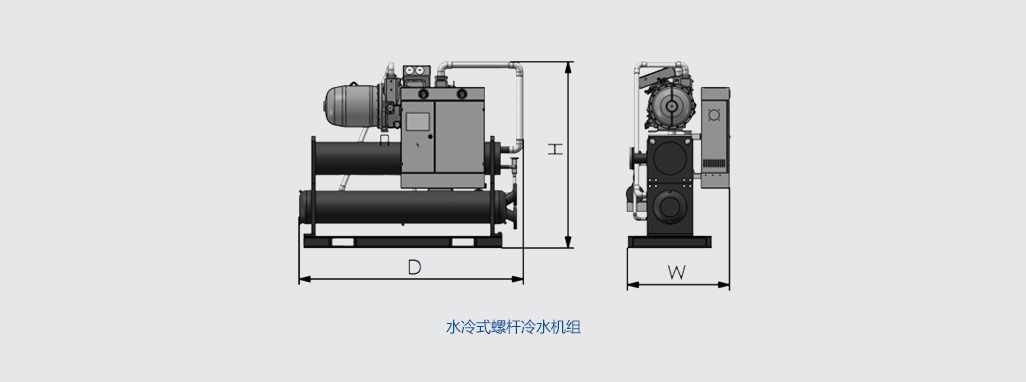

外形尺寸
H		mm	1550	1800	1800	1830	1880	2250	2350	2350
W		mm	860	990	990	990	990	1100	1100	1200
D		mm	1850	2180	2250	2450	2700	3650	3850	3850

注意事项

机器标准电压规格为：3￠ 380V 50Hz。

机型的选择取决于注塑重量和所需制冷量。

客户如需定制特殊规格，请与本公司联系确认。

产品规格若有变更，恕不另行通知。

HC - AAA - BBB - CCC

HC:九游网页版螺杆式工业冷水机组

AAA:压缩机HP数

BBB:ASCS=风冷壳管螺杆单机;ASCD=风冷壳管螺杆双机;WSCS=水冷壳管螺杆单机;WSCD=水冷壳管螺杆双机;

CCC:无=配置比泽尔压缩机; HAN=配置汉钟压缩机;

本机组采用进口优质品牌半封闭式螺杆压缩机高效、稳定、节能、低噪；

三段或四段分级冷量调节，平稳运行，电流冲击小，节约能源；

本机采用制冷专用微电脑控制器配套10”液晶触摸屏，实现全功能自动化控制.人机界面友好，即时显示机器工作状态，操作简便；

本机组采用高效壳管蒸发器配套水冷壳管冷凝器或风冷翅片冷凝器，保证机组高效运行；

本机组标配逆缺相保护、过电流保护、短路保护、压缩机过热保护、高低压保护、水流检测防冻保护、三段或四段分级冷量运行、压力安全阀等多项安全保护功能。

螺杆冷水机组均按客户实际工程情况配套应用，因此机组所需之保温水箱、水泵及外部管路选均需按实际应用情况选配，机组标准配置未包含上述部件；
